規格型號：PH-3015
數據指標：測量精度≤3.0+L/200
立即免費獲?。簝x器報價方案與儀器PDF資料！
● 底座和立柱采用灰鑄鐵整體鑄件及精加工，確保機臺擁有的高穩定性和精度；
● 采用高精密無牙光桿和快速移動鎖緊裝置，確保工作臺回程誤差在2um以內；
● 采用高精度儀器光學尺配合精密工作臺，確保機臺精度在≤3+L/200um以內；
● 采用高清變焦鏡頭和高解析度彩色數字相機，確保畫質清晰無畸變；
● 采用程控式表面4環8區LED冷光源和透射LED平行光源，以及內置智能燈光調節模塊，可自由控制燈光在4環8區區域的亮度；
● 透射LED平行光源區可整體式旋轉，加大測量的空間區域，復雜或者超長的被測物可靈活的擺放；
● iMeasuring影像測量軟件，提高品質管控到新的臺階；
● 可選FexQMS測量數據分析及和實時監控軟件，提高制程控制、降低物料耗損。
|
產品名稱 |

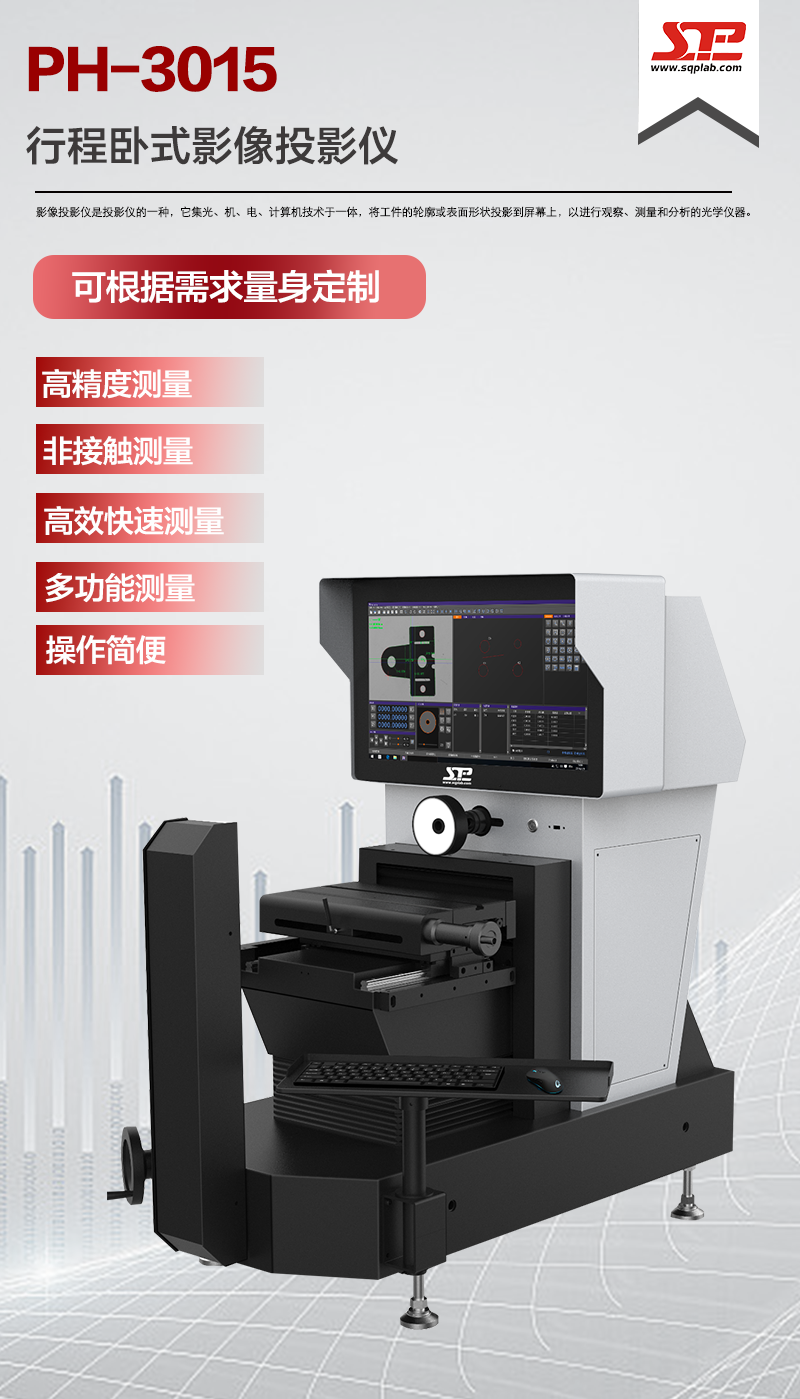

臥式影像投影儀 |
|
產品型號 |
PH-3015 |
|
產品貨號# |
542-310 |
|
工作臺 |
355X125mm |
|
X/Y軸行程 |
200X120mm |
|
Z軸 |
高精度直線導軌，有效行程110mm |
|
X/Y/Z軸分辨率 |
0.0005mm |
|
X/Y軸精度 |
≤3+L/200(um) |
|
重復精度 |
2um |
|
底座和立柱 |
灰鑄鐵鑄件、優質碳素結構鋼 |
|
照明系統（軟件調控） |
表面4環8區無級可調LED冷光源（每區可獨立調控） |
|
透射LED平行（面）光源，整體可旋轉±30° | |
|
CCD |
高分辨率數字相機 |
|
變焦物鏡 |
6.5X高分辨率定格定倍變焦物鏡 |
|
光學放大倍率：0.7X~4.5X倍；視頻放大倍率：23X~158X | |
|
工作環境 |
溫度：20℃±2℃，溫度變化＜2℃/hr |
|
濕度：30~80% | |
|
震動<0.002g，低于15Hz | |
|
測量軟件 |
iMeasuring |
|
操作系統 |
支持XP，WIN7，WIN8.1，WIN10 32/64位操作系統； |
|
操作語言 |
英文、簡體中文、繁體中文，可增加其他語言版本 |
|
外形尺寸(WxDxH) |
1120X720X1100mm |
|
凈重 |
165KG |
